מעבדת הדגמות - מכניקה - הדגמה מס' 1

​כוחות פנימיים - שני דינמומטרים

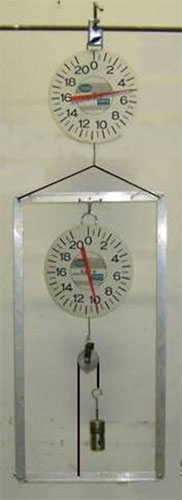

על דינמומטר המחובר לנקודת עיגון תלויה מסגרת בתוך המסגרת תלוי דינמומטר נוסף שעליו גלגלת.

חוט המחובר לקצה התחתון של המסגרת עובר דרך הגלגלת וקשור למסה המפעילה מתיחות על החוט.

הדינמומטר העליון ימדוד את התוספת לכוח הכבידה של המסה.

הדינמומטר התחתון ימדוד את סכום הכוחות  של המתיחות בחוט הפועלים על הגלגלת.

ציוד ההדגמה:

1. שני דינמומטרים

2. מסגרת וגלגלת עזר

3. משקולות 400-200 גר' וגלגלת עזר

תאור ההדגמה:

על דינמומטר המחובר לנקודת עיגון יציבה, תלויה מסגרת ובתוכה דינמומטר שעליו תלויה גלגלת. משקולת הקשורה בחוט שעובר דרך הגלגלת וקשור לקצה התחתון של המסגרת. המשקולת מפעילה כוח שגולם למתיחות בחוט. מאפסים את הדינמומטרים כך שלא ימדדו את המשקל העצמי של המסגרת, הדינמומטר התחתון והגלגלת. הדינמומטר העליון ירגיש את כוח הכבידה של המשקולת בלבד, לעומתו הדינמומטר התחתון ירגיש גם את הכוח של המתיחות בחוט שגורמת המשקולת.
